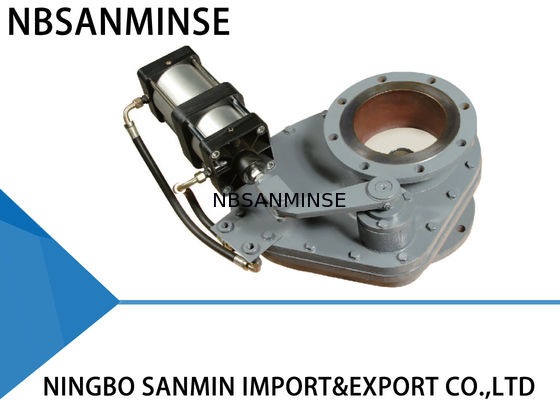

SMDF - DNA Pnömatik Kullanım - KanıtPotating Disc Valve (İçme Valvu / Denge Valvu)
Üretim bilgileri
. Döner disk valfi daha abrasif ve daha sıkı kılan seramik veya sert metal sürtünme çift yapısı kullanır. Sadece benzersiz yapısı nedeniyle küçük bir başlangıç yüküne ihtiyaç duyar.Ayrıca...Bu özellikler döner disk valfini dayanıklı kılar.
Çalışma prensibi
Etkinleştirici sapı ve kol kolunu dörtte bir döndürür ve bu da diske güç verir.Diskin tüm mühürleme yüzeyi, sarmal yaylar tarafından uygulanan kuvvet sayesinde sürekli olarak koltuk veya bantla temas halindedir.Bu yaylar diskin dikey hareket etmesini sağlar.Bu, valf bileşenlerinin termal genişlemesini ve daralmasını telafi ederek, tasarlandığı ve mühürleme yüzeyleri arasındaki herhangi bir geri basıncın etkisini de aşar.. Çarpışma kuvvetleri arasındaki farklar, valf döngüleri sırasında diskin oturduğu yerde dönmesine neden olur ve böylece birikmiş olabilecek her türlü işleme malzemesini keser ve siler.Tüm bu özellikler döner disk valfini dayanıklı kılar.Sisteminize güvenilir destek sağlayacaktır.
Başvurular
Döner disk valfi, termal enerji santrallerinde kül taşıma sisteminde kullanılabilir. Ayrıca madende, çimento fabrikasında, kireç çalışmasında, metallürjik fabrikasında,Kimyasal fabrika ve diğer alanlar .
Teknik parametreler
Maksimum çalışma basıncı: 1.0 MPA
En yüksek test basıncı: 1.5 MPA
Çalışma sıcaklığı: ≤ 200°C
Sızıntı testi basıncı: 1.1 MPA
Kurulum
1Montajdan önce lütfen bu kılavuzu dikkatlice okuyun ve pnömatik aktüatörün durumunu kontrol edin.
2Flanşın boyutunun, maksimum çalışma basıncının ve iç nominal çapının gereksinimleri karşıladığından emin olun.
3Çubukları ve dümeni ayarlamayın ve iki boru hattının merkezinin ve valf merkezinin koaksiyel olduğundan emin olun. Flanş yüzeyi pürüzsüz olmalı ve nispeten büyük bir eğim olmadan yatay olmalıdır.Valfın sıkıca bağlanabilmesi ve iyi çalışabilmesi için.Ayrıca, vidalar simetrik olarak bağlanmalı.
4Kurulumdan sonra, pnevmatik aktüatörün iki hava girişine hava pompalayın ve valf plakanın düzgün çalıştığından emin olun.
5Kontrol anahtarı kuruluysa, parametrelerinin dış güç kaynağına ulaşabileceğinden ve tamamen açık veya tamamen kapalı durumda düzgün çalışabileceğinden emin olun.
Sorun giderme yöntemi
| Sorunlar |
Sebep |
Sorun giderme yöntemi |
| Sızıntı |
Yabancı cisim |
Yabancı cisimleri çıkar |
| Mühürleyici geçersiz. |
Mühür yıkayıcını değiştir. |
| Valf çekirdeğinin aşınması |
Valf çekirdeğini değiştir |
| Valf açılamıyor veya kapanamıyor. |
Döner parçalar esnekleşir veya geçersiz hale gelir. |
İlgili parçaları ayarlamak veya değiştirmek |
| Yetersiz basınç veya sızıntı |
Kontrol ve onarım tedarik havayolu |
| Pnömatik bileşenler yaşlanır veya geçersiz hale gelir |
İlgili pnevmatik bileşenleri değiştirin. |
Kurulum boyutu ve hatları
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Ana bileşenler ve malzemeler
| Hayır, hayır. |
Ürün |
Malzeme |
Hayır, hayır. |
Ürün |
Malzeme |
| 1 |
Üst valf gövdesi |
Düktil dökme demir |
5 |
Valf gövdesinin altında |
Düktil dökme demir |
| 2 |
Mühür yüzüğü |
Seramik veya alaşım |
6 |
Döner çubuğu |
45# Çelik |
| 3 |
Valf plakaları |
Seramik veya alaşım |
7 |
Döner kol |
Düktil dökme demir |
| 4 |
Salıncak kol |
Düktil dökme demir |
8 |
Pnömatik aktüatör |
Alüminyum |
