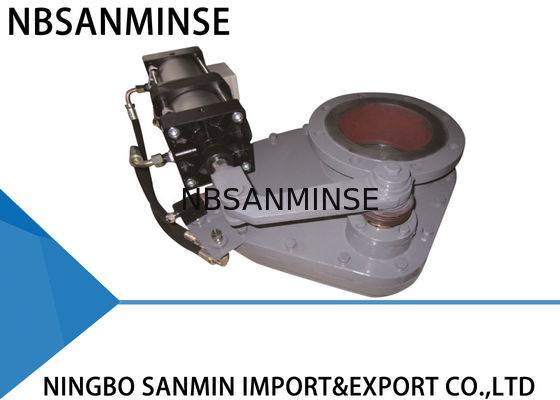

SMDF-DNB Döner Disk Valfı, Çift Plakalı Swing Check Valve 1.0 MPa Basınç
Üretim bilgileri
Döner disk valfi daha abrasif ve daha sıkı hale getiren seramik veya sert metal sürtünme çift yapısı kullanır.Ayrıca...Bu özellikler döner disk valfini dayanıklı kılar.
Çalışma prensibi
Etkinleştirici sapı ve kol kolunu dörtte bir döndürür ve bu da diske güç verir.Diskin tüm mühürleme yüzeyi, sarmal yaylar tarafından uygulanan kuvvet sayesinde sürekli olarak koltuk veya bantla temas halindedir.Bu yaylar diskin dikey hareket etmesini sağlar.Bu, valf bileşenlerinin termal genişlemesini ve daralmasını telafi ederek, tasarlandığı ve mühürleme yüzeyleri arasındaki herhangi bir geri basıncın etkisini de aşar.. Çarpışma kuvvetleri arasındaki farklar, valf döngüleri sırasında diskin oturduğu yerde dönmesine neden olur ve böylece birikmiş olabilecek her türlü işleme malzemesini keser ve siler.Tüm bu özellikler döner disk valfini dayanıklı kılar.Sisteminize güvenilir destek sağlayacaktır.
Başvurular
Döner disk valfi termal enerji santrallerinde kül taşıma sisteminde kullanılabilir. Ayrıca madende, çimento fabrikasında, kireç işinde, metallürjik fabrikasında,Kimyasal fabrika ve diğer alanlar .
Teknik parametreler
Maksimum çalışma basıncı: 1.0 MPA
En yüksek test basıncı: 1.5 MPA
Çalışma sıcaklığı: ≤ 200°C
Sızıntı testi basıncı: 1.1 MPA
Kurulum
1Montajdan önce lütfen bu kılavuzu dikkatlice okuyun ve pnömatik aktüatörün durumunu kontrol edin.
2Flanşın boyutunun, maksimum çalışma basıncının ve iç nominal çapının gereksinimleri karşıladığından emin olun.
3Çubukları ve dümeni ayarlamayın ve iki boru hattının merkezinin ve valf merkezinin koaksiyel olduğundan emin olun. Flanş yüzeyi pürüzsüz olmalı ve nispeten büyük bir eğim olmadan yatay olmalıdır.Valfın sıkıca bağlanabilmesi ve iyi çalışabilmesi için.Ayrıca, vidalar simetrik olarak bağlanmalı.
4Kurulumdan sonra, pnevmatik aktüatörün iki hava girişine hava pompalayın ve valf plakanın düzgün çalıştığından emin olun.
5Kontrol anahtarı kuruluysa, parametrelerinin dış güç kaynağına ulaşabileceğinden ve tamamen açık veya tamamen kapalı durumda düzgün çalışabileceğinden emin olun.
Sorun giderme yöntemi
| Sorunlar |
Sebep |
Sorun giderme yöntemi |
| Sızıntı |
Yabancı cisim |
Yabancı cisimleri çıkar |
| Mühürleyici geçersiz. |
Mühür yıkayıcını değiştir. |
| Valf çekirdeğinin aşınması |
Valf çekirdeğini değiştir |
| Valf açılamıyor veya kapanamıyor. |
Döner parçalar esnekleşir veya geçersiz hale gelir. |
İlgili parçaları ayarlamak veya değiştirmek |
| Yetersiz basınç veya sızıntı |
Kontrol ve onarım tedarik havayolu |
| Pnömatik bileşenler yaşlanır veya geçersiz hale gelir |
İlgili pnevmatik bileşenleri değiştirin. |
Kurulum boyutu ve hatları
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Ana bileşenler ve malzemeler
| Hayır, hayır. |
Ürün |
Malzeme |
Hayır, hayır. |
Ürün |
Malzeme |
| 1 |
Üst valf gövdesi |
Düktil dökme demir |
5 |
Valf gövdesinin altında |
Düktil dökme demir |
| 2 |
Mühür yüzüğü |
Seramik veya alaşım |
6 |
Döner çubuğu |
45# Çelik |
| 3 |
Valf plakaları |
Seramik veya alaşım |
7 |
Döner kol |
Düktil dökme demir |
| 4 |
Salıncak kol |
Düktil dökme demir |
8 |
Pnömatik aktüatör |
Alüminyum |
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
