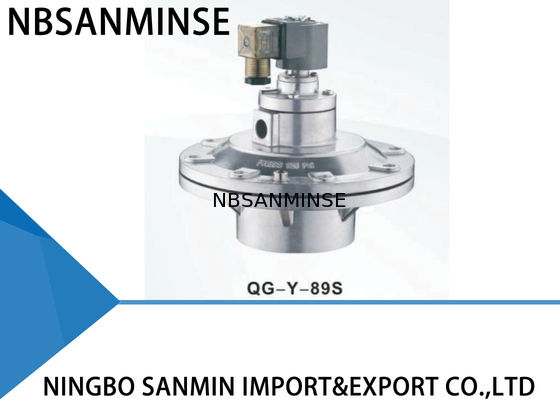

Sanmin QG - Y - 89S 102SA Çift Diyaframlı Batık Elektromanyetik Pals Vanası Toz Vanası

QG - Y - 89S Serisi Elektromanyetik Darbeli Vana GOYEN Benzer Tip Gömülü Tip Hava Darbeli Vana

GOYEN Benzer Tip

Gömülü

Darbe vanası, pilot kafa, diyafram ve alüminyum vana gövdesinden oluşur. Diyaframın arka boşluk alanı öncekine göre daha büyüktür. Büyük basınç etkisi nedeniyle diyafram kapalı konumda tutulur.

Darbe sinyali kaybolur ve armatürün yayı, dengeleme deliğini kapatmak için hareketli çubuğu hemen devreye sokar. Diyaframın arka boşluğundaki basınçlı gaz ve yay birlikte çalışarak geçişi kapatır, vana temizlemeyi durdurur.

Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için tuttuğunda hava akışını sönümlemek ve dengeleme deliği kapatıldığında geçişi kapatıp temizlemeyi durdurmak için havayı arka boşluğa aktarmak işlevini görür.

Malzeme Yapısı

Teknik Parametre

Yaygın Arızalar ve Sorun Giderme

Kurulum ve devreye alma sırasında

Arıza Belirtileri

1. Vanaların tamamı açılamıyor ancak öncü kısım çalışıyor.

2. Bazı vanalar çalışmıyor, ancak diğerleri normal.

3. Vanaların tamamı kapatılamıyor. Sızıntı var. Gaz kubbesi oluşturulamıyor.

4. Bazı vanalar kapatılamıyor. Sızıntı var.

5. Bir vana kapanması yavaş.

1. Membranda kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdek tıkalı.

1. Gaz kubbesi basıncını çok düşük olup olmadığını kontrol edin.

2. Vana bobin bağlantısını ve bobini kontrol edin.

3 (1). Y-vana. Aynı gaz kubbesi için bazı vanalar sızdırıyor, bu da tüm vanalarda sızıntıya neden oluyor.

3 (2). Z-vana. Vana girişi ve üfleme ağzı ters takılmış.

4. Membranda kir veya kalıntı var, hareketli demir çekirdeği tıkıyor.

5. Membran açıklığı tıkalı.

1. Membranı temizleyin ve membran parçasının tam olup olmadığını kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

1. Sızıntıyı kontrol edin.

2. Aksesuarları değiştirin.

3 (1). Sızıntıyı kontrol edin.

3 (2). Yeniden takın.

4. Membranı temizleyin ve membranın tam olup olmadığını kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin.

5. Membran açıklığını temizleyin.

Kullanım süresi boyunca

Arıza Belirtileri

1. Bazı vanalar sızdırıyor. Diyafram sıkıca kapanmıyor ve vana her zaman biraz açık kalıyor.

2. Bobin ısınıyor ve yanıyor.

3. Voltaj var ancak vana çalışmıyor.

4. Ortam sıcaklığı -20℃'nin altında. Vana sızdırıyor ve açılamıyor.

Olası Neden

1. Membranda kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdek tıkalı.

2. Çok uzun süre açık kalmış.

3. Diyafram hasar görmüş ve açıklık tıkalı.

4. Ortam sıcaklığı çok düşük ve vanada don var.

Sorun Giderme

1. Membranı temizleyin ve membran parçasının tam olup olmadığını kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

2. Kontrol sisteminin çalışma durumunu kontrol edin.

3. Aksesuarları zamanında değiştirin.

4. Yalıtıma dikkat edin ve uygun sıcaklıkları koruyun.

S: Ücretsiz numune sunabilir misiniz?

C: Evet,

ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055 S: İş kapsamınız nedir?

C: İş kapsamımız

tam konteyner otomasyon parçaları ihracatçısı hizmeti vehava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesivb. satmaktır.S:

Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik,pirinç, alüminyum

malzeme işleme yapabiliriz.yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf /hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Garanti mevcut mu?

C: Evet, normalde ürünler bir yıl kalite garantilidir.

Yüksek Sıcaklık Ortamı Önlemleri C:

G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant birlikte kullanılır.

G dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²? C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortam

sıcak, ağır titreşim vb.

S:Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası

Yüksek Sıcaklık Ortamı Önlemleri Aşırı Soğuk Ortam Önlemleri
