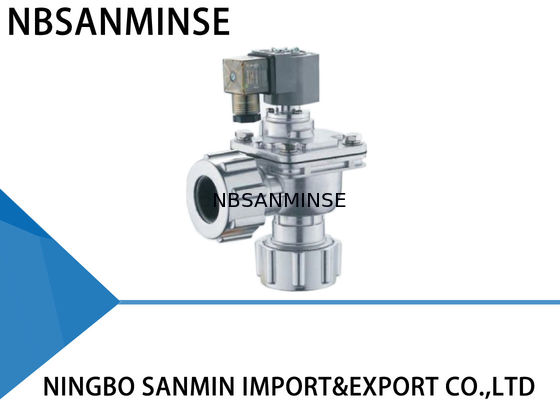

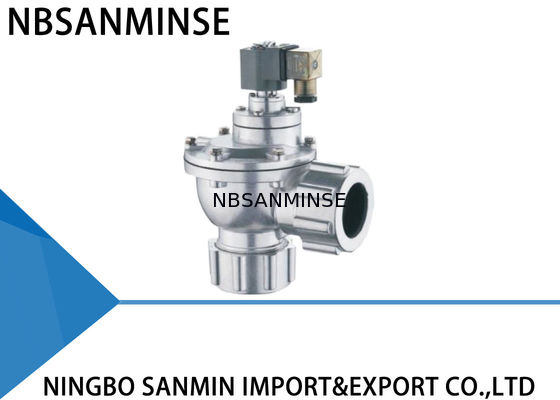

Sanmin Pnömatik Darbeli Vana Yüksek Performanslı ADC12 Döküm Gövde Boru Bağlantı Tipi Toz Korumalı Vana
GOYEN Benzer Tip
Dik Açılı Tip
Darbe vanası, pilot başlık, diyafram ve vana alüminyum gövdesinden oluşur. Diyaframın arka boşluk alanı ön boşluk alanından daha büyüktür. Büyük basınç etkisi nedeniyle diyafram kapalı konumda tutulur.
Darbe sinyali kaybolduğunda, armatürün yayı, hareketli çubuğu dengelemek ve böylece dengeleme deliğini kapatmak için hemen çalışır. Diyaframın arka boşluğundaki basınçlı gaz ve yay birlikte çalışarak geçişi kapatır, vana temizlemeyi durdurur.
Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için tutulduğunda hava akışını sönümlemek ve dengeleme deliği kapatıldığında geçişi kapatmak ve temizlemeyi durdurmak için havayı arka boşluğa aktarmak işlevini görür.
Malzeme Yapısı
| Gövde |
ADC12 döküm |
| Armatür |
430FR paslanmaz çelik |
| Diyafram |
Nitril veya viton |
| Yay |
321 Paslanmaz çelik |
| Bağlantı Elemanları |
302 Paslanmaz çelik |
Teknik Parametre
|
Dik açı |
Gömülü |
Sıralı |
Fiş |
| Tasarım-basıncı |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Çalışma-basıncı |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Ortam Sıcaklığı |
-25~60℃ Düşük veya yüksek sıcaklık için özelleştirilmiş |
| Bağıl Nem |
≤85% |
| Çalışma Ortamı |
Temiz Hava |
| Voltaj |
AC220V/DC24V/AC110V/AC24V Özelleştirilmiş |
| Koruma Sınıfı |
IP65 |
| Diyafram Ömrü |
Bir Milyon Döngüden Fazla |
| Cv/Kv |
Detaylar için bizi arayın |
Yaygın arıza ve sorun giderme
| Kullanım süresi |
Arıza belirtileri |
Olası Neden |
Sorun Giderme |
| Kurulum ve devreye alma sırasında |
Vanaların tamamı açılamıyor, ancak önde gelen kısım çalışıyor. |
Gaz kubbe basıncını çok düşük olup olmadığını kontrol edin. |
Sızıntıyı kontrol edin |
| Bazı vanalar çalışmıyor, ancak diğerleri normal. |
Vana bobin bağlantısını ve bobini kontrol edin |
Aksesuarları değiştirin |
| Vanaların tamamı kapanmıyor. Sızıntı var. Gaz kubbesi oluşturulamıyor. |
Y-vana. Aynı gaz kubbesi için bazı vanalar sızdırıyor, bu da tüm vanalar için sızıntıya neden oluyor. |
Sızıntıyı kontrol edin |
| Z-vana. Vana girişi ve üfleme ağzı ters takılmış. |
Yeniden takın |
| Bazı vanalar kapanmıyor. Sızıntı var. |
Diyaframda kir veya kalıntı var, hareketli demir çekirdeği tıkıyor. |
Diyaframı temizleyin ve diyaframın eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeğini ve hava kilidini kontrol edin. |
| Bir vana kapanması yavaş. |
Diyafram açıklığı tıkalı. |
Diyafram açıklığını temizleyin |
| Kullanım süresi boyunca |
Bazı vanalar sızdırıyor. Diyafram sıkıca kapanamıyor ve vana her zaman açık kalıyor
biraz.
|
Diyaframda kir veya kalıntı var, önde gelen kısım hasar görmüş. Hareketli demir çekirdeği tıkalı. |
Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeğini ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin. |
| Bobin sıcak ve yanmış. |
Çok uzun süre açık kalmış. |
Kontrol sisteminin çalışma durumunu kontrol edin. |
| Voltaj var ama vana çalışmıyor. |
Diyafram hasarlı ve açıklık tıkalı. |
Aksesuarları zamanında değiştirin. |
| Ortam sıcaklığı -20℃'nin altında. Vana sızdırıyor ve açılamıyor. |
Ortam sıcaklığı çok düşük ve vanada don var. |
İzolasyona ve uygun sıcaklıkların korunmasına dikkat edin. |
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı ünitesi, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesi vb.
S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz
,pirinç, alüminyum malzeme işleme.yüksek basınçlıValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatör ürünleri ve benzeri.S: Ürün logomuz ve markamızla yapılabilir mi?
C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. gibi tedarik edebiliriz.
S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.
S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek sıkılaşır. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır. G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot başlığın sıvıya girmesi, valf çekirdeği ve yay sorunu,
ortamsıcak, ağır titreşim vb. S:
Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
| Yüksek Sıcaklık Ortamı Önlemleri |
Aşırı Soğuk Ortam Önlemleri |
Contalar |
| Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
| Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme İşlemesi |
| Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
| Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
Kontrol Bileşenleri |
| Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
| Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
|
