SANMIN Pnömatik Darbeli Valf Toz Geçirmez Valf Temiz Hava 1 - 1 / 4 "ASCO Tipi

SANMIN Pnömatik Darbeli Vana Toz Geçirmez Vana Temiz Hava 1 - 1 / 4 " ASCO Tipi

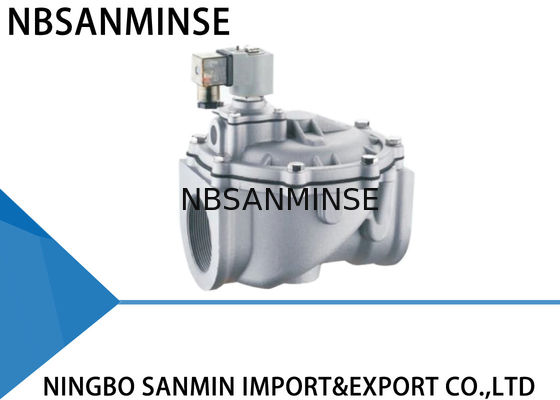

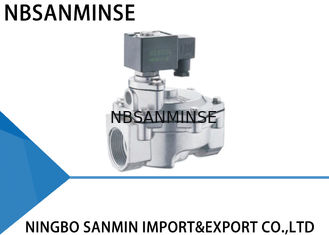

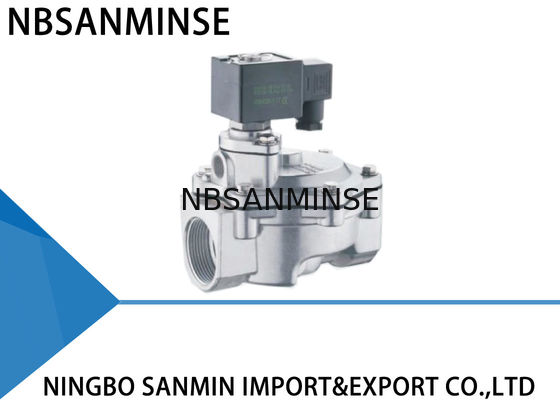

Darbe vanası, pilot başlık, diyafram ve alüminyum valf gövdesinden oluşur. Diyaframın arka boşluk alanı ön boşluk alanından daha büyüktür. Büyük basınç etkisi nedeniyle diyafram kapalı konumda tutulur.

Elektriksel darbe kontrolörü giriş sinyalleri göndererek elektromanyetik armatürün hareketli çubuğu çekmesini sağlar. Diyaframın arka boşluğundaki gaz basıncını hızla boşaltmak için dengeleme deliğini kapatır; ön boşluktaki gaz basıncı, geçişi açmak için diyaframı yukarı kaldırır ve vana temizlemeye başlar.

Darbe sinyali kaybolduğunda, armatürün yayı hareketli çubuğu dengelemek için hemen çalışır ve dengeleme deliğini kapatır. Diyaframın arka boşluğundaki gaz basıncı ve yay birlikte çalışarak geçişi kapatır ve vana temizlemeyi durdurur.
Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için yukarı kalktığında hava akışını sönümlemek ve dengeleme deliği kapatılıp geçişi kapatıp temizlemeyi durdurduğunda havayı arka boşluğa aktarmak işlevini görür.

Malzeme Yapısı

Tüm vanalar için iyi kalitede diyaframlar seçilmeli ve kullanılmalı, her üretim prosedüründe her parça kontrol edilmeli ve tüm prosedürlere uygun olarak montaj hattına konulmalıdır. Her bitmiş vana elektriksel üfleme testine tabi tutulacaktır.

Yaygın Arızalar ve Sorun Giderme

Kurulum ve devreye alma sırasında

Arıza belirtileri

1. Vanaların tamamı açılamıyor, ancak öncü kısım çalışıyor.

2. Bazı vanalar çalışmıyor, ancak diğerleri normal.

3. Vanaların tamamı kapatılamıyor. Sızıntı var. Gaz kubbesi oluşturmanın bir yolu yok.

4. Bazı vanalar kapatılamıyor. Sızıntı var.

5. Bir vana kapanması yavaş.

1. Diyaframda kir veya kalıntı var, öncü kısım hasarlı. Hareketli demir çekirdeği tıkalı.

1. Gaz kubbesi basıncını çok düşük olup olmadığını kontrol edin.

2. Vana bobin bağlantısını ve bobini kontrol edin

3 (1). Y-vana. Aynı gaz kubbesi için bazı vanalar sızdırıyor, bu da tüm vanalarda sızıntıya neden oluyor.

3 (2). Z-vana. Vana girişi ve üfleme namlusu ters takılmış.

4. Diyaframda kir veya kalıntı var, hareketli demir çekirdeği tıkıyor.

5. Diyafram açıklığı tıkalı.

1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

1. Sızıntıyı kontrol edin

2. Aksesuarları değiştirin

3 (1). Sızıntıyı kontrol edin

3 (2). Yeniden takın

4. Diyaframı temizleyin ve diyaframın eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin.

5. Diyafram açıklığını temizleyin

Kullanım süresi boyunca

Arıza belirtileri

1. Bazı vanalar sızdırıyor. Diyafram sıkıca kapanamıyor ve vana her zaman biraz açık kalıyor.

2. Bobin sıcak ve yanmış.

3. Voltaj var ama vana çalışmıyor.

4. Ortam sıcaklığı -20°C'nin altında. Vana sızdırıyor ve açılamıyor.

Olası Neden

1. Diyaframda kir veya kalıntı var, öncü kısım hasarlı. Hareketli demir çekirdeği tıkalı.

2. Çok uzun süre açık kalmış.

3. Diyafram hasarlı ve açıklık tıkalı.

4. Ortam sıcaklığı çok düşük ve vanada buzlanma var.

Sorun Giderme

1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.

2. Kontrol sisteminin çalışma durumunu kontrol edin.

3. Aksesuarları zamanında değiştirin.

4. Yalıtıma dikkat edin ve uygun sıcaklıkları koruyun.

S: Ücretsiz numune sunabilir misiniz?

C: Evet,

ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055 S: İş kapsamınız nedir?

C: İş kapsamımız

tam konteynerli otomasyon parçaları ihracatçısı hizmeti vehava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf,  Pirinç valf, hidrolik valf, hidrolik silindir,hava ve yağ  fitting, basınç göstergesi vb.S:

Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz,

pirinç, alüminyummalzeme işleme. yüksekbasınçlıValf / solenoid valf / elektrikli valf /"su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Garanti var mı?

Odak Noktası S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.

G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT aynı zamanda 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot başlığın sıvıya girmesi, valf çekirdeği ve yay sorunu,

ortam

sıcak, ağır titreşim vb.S: Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?

Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri
