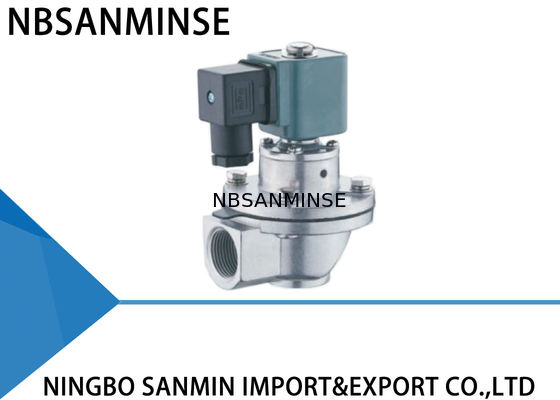

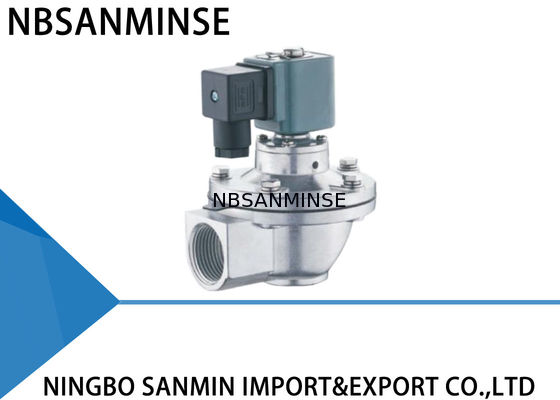

Dik Açılı Pnömatik Darbe Valfi, Elektromanyetik Darbe Valfi QD-Z-20 / 25 Serisi SBFEC Tipi
Darbe valfi, pilot kafa, diyafram ve valf alüminyum gövdesinden oluşur. Diyaframın arka boşluk alanı öncekine göre daha büyüktür. Büyük basınç etkisi nedeniyle diyafram kapalı konumda tutulur.
Darbe sinyali kaybolur ve armatürün yayı, hareketli çubuğu yeniden dengelemek ve dengeleme deliğini kapatmak için derhal çalışır. Diyaframın arka boşluğundaki basınçlı gaz ve yay birlikte çalışarak valfin temizliği durdurduğu geçidi kapatır.
Diyaframdaki sönümleme deliği, armatürün hareketli çubuğu dengeleme için tutulduğunda hava akışını sönümlemek ve geçidi kapatıp temizliği durdurmak için dengeleme deliği kapandığı anda havayı arka boşluğa aktarmak işlevini görür.
Yaygın Arıza ve Sorun Giderme
Kurulum ve devreye alma sırasında
Arıza belirtileri
1. Valflerin tamamı açılamaz, ancak öncü kısım çalışır.
2. Bazı valfler çalışmaz, ancak diğerleri normaldir.
3. Valflerin tamamı kapatılamaz. Sızıntı var. Gaz kubbesi oluşturmanın bir yolu yok.
4. Bazı valfler kapatılamaz. Sızıntı var.
5. Bir valf kapanması yavaş.
1. Diyaframda hareketli demir çekirdeği tıkayan kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdeği tıkalı.
1. Gaz kubbesi basıncını çok düşük olup olmadığını kontrol edin.
2. Valf bobin bağlantısını ve bobini kontrol edin.
3 (1). Y-valfi. Aynı gaz kubbesi için bazı valfler sızdırıyor, bu da tüm valfler için sızıntıya neden oluyor.
3 (2). Z-valfi. Valf girişi ve üfleme namlusu ters takılmış.
4. Diyaframda hareketli demir çekirdeği tıkayan kir veya kalıntı var.
5. Diyafram açıklığı tıkalı.
1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.
1. Sızıntıyı kontrol edin.
2. Aksesuarları değiştirin.
3 (1). Sızıntıyı kontrol edin.
3 (2). Yeniden takın.
4. Diyaframı temizleyin ve diyaframın eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin.
5. Diyafram açıklığını temizleyin.
Kullanım süresi boyunca
Arıza belirtileri
1. Bazı valfler sızdırıyor. Diyafram sıkıca kapanamaz ve valf her zaman biraz açıktır.
2. Bobin sıcak ve yanmış.
3. Voltaj var ama valf çalışmıyor.
4. Ortam sıcaklığı -20°C'nin altında. Valf sızdırıyor ve açılamıyor.
Olası Neden
1. Diyaframda hareketli demir çekirdeği tıkayan kir veya kalıntı var, öncü kısım hasar görmüş. Hareketli demir çekirdeği tıkalı.
2. Çok uzun süre açık kalmış.
3. Diyafram hasarlı ve açıklık tıkalı.
4. Ortam sıcaklığı çok düşük ve valfte don var.
Sorun giderme
1. Diyaframı temizleyin ve diyafram parçasının eksiksiz olduğunu kontrol edin. Hareketli demir çekirdeği ve hava kilidini kontrol edin. Gerekirse aksesuarları değiştirin.
2. Kontrol sisteminin çalışma durumunu kontrol edin.
3. Aksesuarları zamanında değiştirin.
4. Yalıtıma dikkat edin ve uygun sıcaklıkları koruyun.
Malzeme Yapısı
Gövde
| ADC12 döküm |
Armatür |
| 430FR paslanmaz çelik |
Diyafram |
| Nitril veya viton |
Yay |
| 321 Paslanmaz çelik |
Bağlantı elemanları |
| 302 Paslanmaz çelik |
Tüm valfler için iyi kalitede diyaframlar seçilmeli ve kullanılmalı, her üretim prosedüründe her parça kontrol edilmeli ve tüm prosedürlere uygun olarak montaj hattına konulmalıdır. Her bitmiş valf elektriksel üfleme testine tabi tutulacaktır. |
Teknik Parametre
Dik açı
|
Gömülü |
Hattı |
Fiş |
Tasarım basıncı |
| 0.3~0.8MPa |
0.2~1.0MPa |
0.3~0.8MPa |
0.2~1.0MPa |
Çalışma basıncı |
| 0.3~0.6MPa |
0.2~0.6MPa |
Ortam Sıcaklığı |
0.2~0.6MPa |
Ortam Sıcaklığı |
| -25~60°C Düşük veya daha yüksek sıcaklık için özelleştirilmiş |
Bağıl Nem |
| ≤85% |
Çalışma Ortamı |
| Temiz Hava |
Voltaj |
| AC220V/DC24V/AC110V/AC24V Özelleştirilmiş |
Koruma Sınıfı |
| IP65 |
Diyafram Ömrü |
| Bir Milyon Döngüden Fazla |
Cv/Kv |
| Detaylar için bizi arayın |
S: Ücretsiz numune sunabilir misiniz? |
C: Evet,
ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055 S: İş kapsamınız nedir?
C: İş kapsamımız
tam konteyner otomasyon parçaları ihracatçısı hizmeti ve satışıhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf,Pirinç valf, hidrolik valf, hidrolik silindir,hava ve yağ fitting, basınç göstergesi, vb.S: Ne tür ürünler üretebilirsiniz?
C: Birçok çeşit paslanmaz çelik üretebiliriz,pirinç, alüminyum
malzeme işleme.yüksek gibi basınçValf / solenoid valf / elektrikli valf /su valfi/pnömatik valf /hava silindiri/hidrolik valf/hidrolik akümülatörürünler ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve yapma konusunda profesyoneliz. Ancak mümkünse bize yetki vermeniz gerekir.S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka malları sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Garanti var mı?
C: Evet, normalde ürünler bir yıl kalite garantilidir.
Yüksek Sıcaklık Ortamı Önlemleri C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT aynı zamanda 60 derecelik bir diş profili açısına sahip konik bir tüptür ve ağırlıklı olarak Kuzey Amerika'da kullanılır.
S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm²? C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafanın sıvıya girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.
S:Yüksek sıcaklıkta veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
Yüksek Sıcaklık Ortamı Önlemleri Aşırı Soğuk Ortam Önlemleri
| Contalar |
Flororubber, PTFE |
Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
| Hava Besleme Arıtma |
Soğutmayı güçlendirin, verimli su giderme |
Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
| Metal Bileşenler |
Genişleme boşluğu bırakın |
Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülme nedeniyle sızıntıyı önleyin |
| Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
Yalıtım kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve kar maruziyetinden kaçının, termal yalıtım malzemeleriyle sarın |
|
|
|
