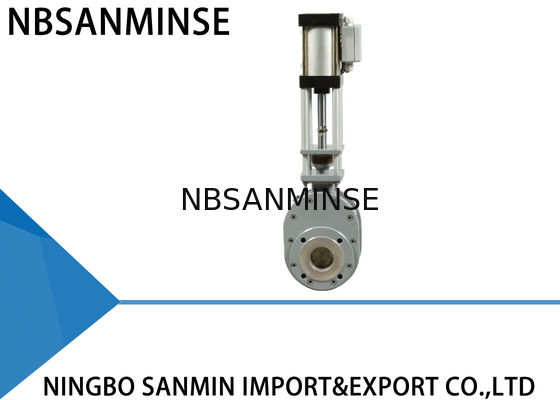

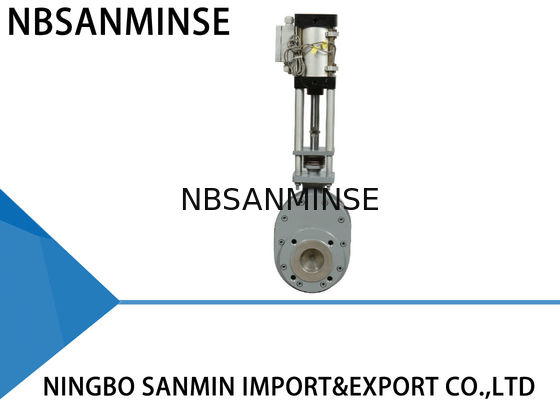

Pnömatik Aşınmaya Dayanıklı Çift Diskli Vana Giriş / Çıkış Çift Diskli Vana Denge Vanası

SMWZ644 ( 1 ) -10 ( 2 )- DNB -( 3 ) Pnömatik Aşınmaya Dayanıklı Çift Diskli Vana ( Giriş Vanası / Çıkış Vanası / Denge Vanası ) Çift sürgülü vana

Ana Performans

Model WZ644-10Q çift diskli vana, çift diskli sızdırmazlık kullanır ve sızdırmazlık yüzeyleri aşınmaya dayanıklı alaşım veya seramikten yapılmıştır. Sızdırmazlık %100 hava geçirmezdir ve vana, özellikle uygulamalarda uzun bir hizmet ömrü sağlar. Sonuç olarak, genel sistem güvenilirliği önemli ölçüde artar.

Çalışma Performansı

Üst silindir portuna hava verildiğinde, piston kolu çift diski aşağı doğru iter ve vana kapanır. Alt silindir portuna hava verildiğinde, piston kolu çift diski yukarı doğru iter ve vana açılır. Diskler ve sızdırmazlık halkası arasına yerleştirilen sıkıştırma yayı, diskleri sızdırmazlık halkasına doğru iter ve ayrıca disklerin dikey hareketine izin vererek parçaların termal genleşme ve büzülmesini telafi etmeye yardımcı olur ve her koşulda hava geçirmez bir sızdırmazlık sağlar. Vanayı çalıştırırken, çift disk sızdırmazlık yüzeylerini zımparalamak ve parlatmak için döner. Ürün vanadan akarken, iç hazneye giren herhangi bir malzeme girdap akışı etkisiyle uzaklaştırılır. Bu nedenle, vana kendi kendini temizler. Temizleme performansını sağlamak için ek hava temizleme sağlanabilir. Tüm bu özellikler, vana için uzun bir hizmet ömrünü garanti eder ve sisteminizin güvenilirliğini artırır.

Uygulamalar

Kömür yakıtlı santrallerde, ergitme tesislerinde, demir ve çelik fabrikalarında, ilaç ve kimya endüstrilerinde herhangi bir toz, toz ve granül ürün.

Teknik Parametreler

Maksimum Çalışma Basıncı: 1.0MPa

Maksimum Test Basıncı: 1.5MPa

Çalışma Sıcaklığı: ＜200℃

Sızdırmazlık Test Basıncı: 1.1MPa

Kurulum ve Uygulama

1. Kurulumdan önce, pnömatik aktüatörün kırılma ve içbükeylik gibi herhangi bir kusurdan arınmış olduğundan emin olun.

2. Bağlantı flanşının, yapısal uzunluğun, maksimum çalışma basıncının ve nominal çapın gereksinimlere uygun olduğundan emin olun.

3. Kurulum sırasında, orijinal olarak sabitlenmiş saplamaları ve somunları yeniden ayarlamaya izin verilmez. İki boru hattının ve vana çapının merkezini eş eksenli hizalayın. Flanş yüzeyini düz tutun. Cıvatayı sıkmak için eşit kuvvet uygulayın.

4. Kurulumdan sonra, vananın normal şekilde açılıp kapanıp kapanmadığını görmek için üst ve alt silindir portlarından hava verin.

5. Kontrol anahtarını (varsa) güvenilir bir şekilde sabitlenmiş olup olmadığını, parametresinin erişim güç kaynağına uygun olup olmadığını ve tam açık ve tam kapalı koşullar altında doğru çalışıp çalışmadığını kontrol edin.

Sorun Giderme Yöntemi

Ana Parçalar ve Malzemeler

S: Ücretsiz numune sunabilir misiniz?

C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055

S: İş kapsamınız nedir?

C: İş kapsamımıztam konteynerli otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf,  Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesi vb.

S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz

,pirinç, alüminyum malzeme işleme.yüksekbasınçValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünler ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?

C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.

S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik olup kendi kendini sızdırmaz hale getirmez, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla elde edilir ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır. G dişi, sızdırmaz olmayan bağlantılar için kullanılan silindirik bir borudur; PT dişi, kendi dişinin deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortamsıcak, ağır titreşim vb. S:

Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? Odak Noktası
