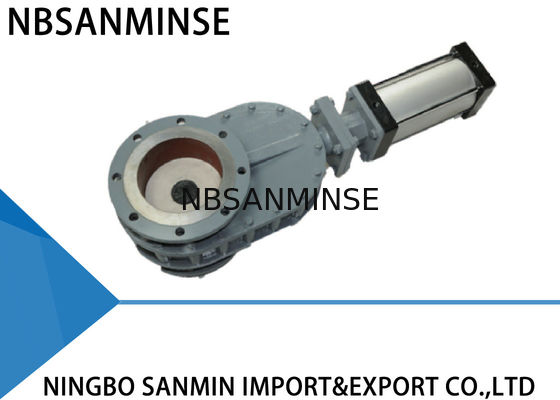

SMWZ644 -DNA -C Split Disk Çek Valf Çift% 100 Hava Geçirmez Çevre Dostu

SMWZ644 -DNA -C Bölünmüş Disk Kontrol Vanası Çift Yüzeyli %100 Hava Geçirmez Çevre Dostu

Ana Performans

Model WZ644-10Q çift diskli vana, çift diskli bir sızdırmazlık kullanır ve sızdırmazlık yüzeyleri aşınmaya dayanıklı alaşımdan veya seramikten yapılmıştır. Sızdırmazlık %100 hava geçirmezdir ve vana, özellikle uygulamalarda uzun bir hizmet ömrü sağlar. Sonuç olarak, genel sistem güvenilirliği önemli ölçüde artar.

Çalışma Performansı

Hava üst silindir portuna girdiğinde, piston kolu çift diski aşağı iter ve vana kapanır. Hava alt silindir portuna girdiğinde, piston kolu çift diski yukarı iter ve vana açılır. Diskler ve sızdırmazlık halkası arasına yerleştirilen sıkıştırma yayı, diskleri sızdırmazlık halkasına karşı zorlar ve ayrıca disklerin dikey hareketine izin verir, bu da parçaların termal genleşme ve büzülmesini telafi etmeye ve her koşulda hava geçirmez bir sızdırmazlık sağlamaya yardımcı olur. Vanayı çalıştırırken, çift disk sızdırmazlık yüzeylerini lap ve cilalar. Ürün vanadan geçtiğinde, iç odaya giren herhangi bir malzeme girdap akışı hareketiyle uzaklaştırılır. Bu nedenle, vana kendi kendini temizler. Yerinde temizleme performansını sağlamak için ek hava temizleme sağlanabilir. Tüm bu özellikler, vana için uzun bir hizmet ömrünü garanti eder ve sisteminizin güvenilirliğini artırır.

Uygulamalar

Kömürle çalışan santrallerde, eritme tesislerinde, demir ve çelik fabrikalarında, ilaç ve kimya endüstrilerinde her türlü toz, toz ve granül ürünler.

Teknik Parametreler

Maksimum Çalışma Basıncı: 1.0MPa

Maksimum Test Basıncı: 1.5MPa

Çalışma Sıcaklığı: ＜200℃

Sızıntı Test Basıncı: 1.1MPa

Kurulum ve Uygulama

1. Kurulumdan önce, pnömatik aktüatörün kırılma ve içbükeylik gibi herhangi bir kusurdan arınmış olduğundan emin olun.

2. Bağlantı flanşının, yapısal uzunluğun, maksimum çalışma basıncının ve nominal çapın gereksinimlere uygun olduğundan emin olun.

3. Kurulum sırasında, başlangıçta sıkıştırılmış saplamaları ve somunları yeniden ayarlamaya izin verilmez. İki boru hattının ve vana çapının merkezini eş eksenli olacak şekilde hizalayın. Flanş yüzeyini düz tutun. Cıvatayı sıkmak için eşit olarak kuvvet uygulayın.

4. Kurulumdan sonra, vananın normal olarak açılıp kapanıp kapanmadığını görmek için üst ve alt silindir portlarından hava verin.

5. Kontrol anahtarının (varsa) güvenilir bir şekilde sabitlenip sabitlenmediğini, parametresinin erişim güç kaynağına uygun olup olmadığını ve tam açma ve tam kapama koşullarında doğru çalışıp çalışmadığını kontrol edin.

Sorun Giderme Yöntemi

Ana Parçalar ve Malzemeler
