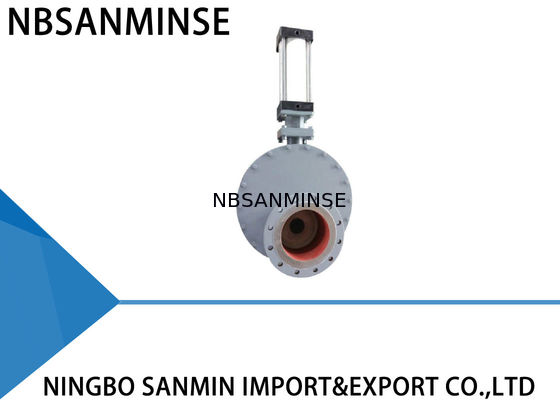

Pnömatik Dairesel Çift Diskli Vana Aşınmaya Dayanıklı Dökme Demir Gövde SMWZ644 -DNA - R

Pnömatik Dairesel Çift Diskli Vana Aşınmaya Dayanıklı Dökme Demir Gövde SMWZ644 -DNA - R

Ana Performans

WZ644-10Q model çift diskli vana, çift diskli sızdırmazlık kullanır ve sızdırmazlık yüzeyleri aşınmaya dayanıklı alaşım veya seramikten yapılmıştır. Sızdırmazlık %100 hava geçirmezdir ve vana, özellikle uygulamalarda uzun bir hizmet ömrü elde eder. Sonuç olarak, genel sistem güvenilirliği önemli ölçüde artar.

Çalışma Performansı

Üst silindir portuna hava verildiğinde, piston kolu çift diski aşağı doğru iter ve vana kapanır. Alt silindir portuna hava verildiğinde, piston kolu çift diski yukarı doğru iter ve vana açılır. Diskler ve sızdırmazlık halkası arasına yerleştirilen sıkıştırma yayı, diskleri sızdırmazlık halkasına doğru zorlar ve ayrıca disklerin dikey hareketine izin verir, bu da parçaların termal genleşme ve büzülmesini telafi etmeye yardımcı olur ve her koşulda hava geçirmez bir sızdırmazlık sağlar. Vanayı çalıştırırken, çift disk sızdırmazlık yüzeylerini honlamak ve parlatmak için döner. Ürün vanadan akarken, iç hazneye giren herhangi bir malzeme girdap akışı etkisiyle uzaklaştırılır. Bu nedenle, vana kendi kendini temizler. Yerinde temizleme performansı sağlamak için ek hava temizleme sağlanabilir. Tüm bu özellikler vana için uzun bir hizmet ömrünü garanti eder ve sisteminizin güvenilirliğini artırır.

Uygulamalar

Kömür yakıtlı santrallerde, eritme tesislerinde, demir ve çelik fabrikalarında, ilaç ve kimya endüstrilerinde herhangi bir toz, toz ve granül ürün.

Teknik Parametreler

Maksimum Çalışma Basıncı: 1.0MPa

Maksimum Test Basıncı: 1.5MPa

Çalışma Sıcaklığı: ≤200℃

Kaçak Test Basıncı: 1.1MPa

Kurulum ve Uygulama

1. Kurulumdan önce, pnömatik aktüatörün kırılma ve içbükeylik gibi herhangi bir kusurdan arınmış olduğundan emin olun.

2. Birleştirme flanşının, yapısal uzunluğun, maksimum çalışma basıncının ve nominal çapın gereksinimlerle uyumlu olduğundan emin olun.

3. Kurulum sırasında, orijinal olarak sabitlenmiş saplamaları ve somunları yeniden ayarlamaya izin verilmez. İki boru hattının merkezini ve vana çapını eş eksenli olacak şekilde hizalayın. Flanş yüzeyini düz tutun. Cıvatayı sıkmak için eşit kuvvet uygulayın.

4. Kurulumdan sonra, vananın normal şekilde açılıp kapanıp kapanmadığını görmek için üst ve alt silindir portlarından hava verin.

5. Kontrol anahtarını (varsa) güvenilir bir şekilde sabitlenmiş olup olmadığını, parametresinin güç kaynağına uygun olup olmadığını ve tam açık ve tam kapalı koşullar altında doğru çalışıp çalışmadığını kontrol edin.

Sorun Giderme Yöntemi

Kurulum boyutu, dış çizim

Ana Parçalar ve Malzemeler

S: Ücretsiz numune sunabilir misiniz?

C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055

S: İş kapsamınız nedir?

C: İş kapsamımıztam konteyner ile otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı ünitesi, solenoid valf,hava valfi,motorlu valf,  Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesivb.

S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz

,pirinç, alüminyum malzeme işleme.yüksekbasınçValf / solenoid valf / elektrikli valf / su valfi/pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünler ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?

C: Evet, tabii ki, yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.

S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik olup kendi kendini sızdırmaz hale getirmez, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla elde edilir ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır. G-dişi, sızdırmaz olmayan bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortamsıcak, ağır titreşim vb. S:
