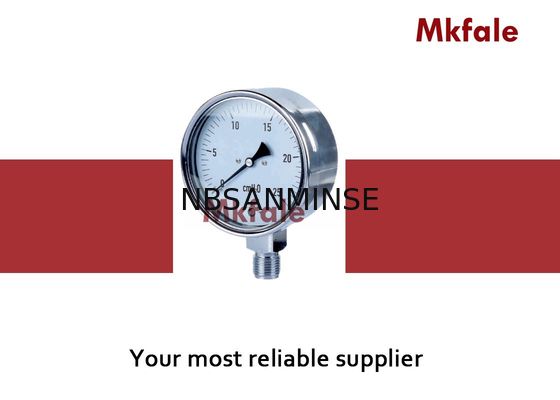

Hidrolik Paslanmaz Çelik Basınç Göstergesi SMCBS Aşındırıcı Olmayan Hatlarda
Teknik Şartname Tablosu
| ÇELİK KASA KAPSÜL GÖSTERGESİ |
| Uygulama |
Düşük basınç ölçümü için tasarlanmış birinci sınıf bir kapsül göstergesi, aşındırıcı olmayan
ve gazlı ortamlarda kullanılır. Yapı siyah çelik kasa veya krom kaplı çelik kasa ve çerçeve, kuru
ve bakır metal algılama elemanını etkilemeyen gazlı ortamlarda kullanılır. Genişletilmiş
basınç dayanımı, Tam Ölçeğin +%30'una kadar geçici aşırı basınca izin verir. Çeşitli
endüstriyel uygulamalarda yaygın olarak kullanılır.
|
| Özellikler |
Doğruluk sınıfı 1.6, Sınıf 2.5, Dahili kalibrasyon Cihazı (ICD)
Siyah çelik kasa malzemesi, Patlama önleyici arka, Flanşlı tip arka ve ön flanş
DIN kasa, süngü kilitli tasarım, Tam Ölçeğin %30'una kadar aşırı basınç
Kısıtlayıcı vida standart, Standart kadran birim aralıkları
Ölçek aralıkları -600..0,0..10 ila 1000Mbar
|
| Teknik Özellikler |
Nominal Boyut |
63,75,100 ve 160mm |
| Doğruluk Sınıfı |
Sınıf 1.6, Sınıf 2.5 (Φ63,75mm) |
| Giriş Koruması. |
IP4 |
| Bağlantı Boyutu |
G3/8, G1/4, G1/2 veya NPT veya diğerleri |
| Ölçek Aralığı |
Basınç 0..16 ila 0..1000 mbar, *Φ63,75mm minimum aralık 16mbar
Vakum -600 mbar..0, Bileşik -200..+400 mbar
|
| Dolgu |
Kuru tip |
| Tüp Eleman Şekli |
Kapsül tipi diyafram tüpü |
| Çalışma Sıcaklığı |
Ortam sıcaklığı -10° ..+70°C, Ortam sıcaklığı 90°C Maks. |
| Sıcaklık Hatası |
Basınç elemanı sıcaklığı olduğunda ek hata
referans sıcaklıktan +20°C (+68°F) sapar, %±0.4/10°C (50°F) artış veya azalış
|
| Aşırı Basınç Limiti |
Tam Ölçeğin %130'u |
| Kadran Derecelendirmesi |
Tek aralık için beyaz üzerinde siyah derecelendirme, Çift aralıklar için beyaz üzerinde siyah ve kırmızı derecelendirme |
| Tasarım Malzemesi |
Kasa ve Çerçeve Halkası |
Siyah boyalı çelik |
| Algılama Elemanı |
Bakır alaşımlı kapsül |
| bağlantı |
Paslanmaz çelik |
| Pencere |
Düz enstrüman camı |
| Pencere contası |
Endüstriyel kauçuk conta |
| İbre |
Siyah boyalı alüminyum |
| Kadran Plakası |
Alüminyum alaşımı |
| Montaj Kodu |
L: Alt giriş, W: Arka flanşlı alt, B: Arka giriş, F: Ön flanşlı arka, Z: Braketli arka |
Neden bizi seçmelisiniz
1: Her ürün için çeşitli stiller ve tam seri endüstriyel enstrümanlar.
2: Hızlı sevkiyat için büyük stok.
3: Rekabetçi fiyatla yüksek kalite.
4: Numune siparişi ve küçük miktarlı sipariş kabul edilebilir.
5: Özel isteğinize göre özelleştirme.
S: Ücretsiz numune sunabilir misiniz?
C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055
S: İş kapsamınız nedir?
C: İş kapsamımıztam konteynerli otomasyon parçaları ihracatçısı hizmeti ve satışhava silindiri, hava kaynağı arıtma, solenoid valf, hava valfi, motorlu valf, Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesi vb.
S: Ne tür ürünler üretebilirsiniz?C: Birçok tür paslanmaz çelik,
pirinç, alüminyummalzeme işleme üretebiliriz. yüksekbasınçValf / solenoid valf / elektrikli valf / su valfi/ pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünleri ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel üretim yapıyoruz. Ancak mümkünse bize yetki vermeniz gerekir.
S: Orijinal ünlü pnömatik ve hidrolik, enstrüman markası ürünleri sağlayabilir misiniz?
C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.
S:
Garanti var mı?
Odak Noktası S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?
C:
G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve sıkıldığında iç ve dış dişler giderek daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır.
G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır. S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?
C: 1MPa=10bar≈145psi≈10kg
S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?
C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,
ortam
sıcak, ağır titreşim vb.S: Yüksek sıcaklık veya aşırı soğuk ortamlarda pnömatik bileşenler için nelere dikkat edilmelidir?
Odak Noktası Yüksek Sıcaklık Ortamı Önlemleri
| Aşırı Soğuk Ortam Önlemleri |
Contalar |
Flororubber, PTFE |
| Düşük sıcaklık nitril, silikon kauçuk, poliüretan |
Yağlama |
Yüksek sıcaklık sentetik gresi (düşük uçuculuk) |
| Düşük sıcaklık gresi (düşük akma noktası, düşük viskozite) |
Hava Besleme Arıtma |
Soğutmayı güçlendirin, verimli su giderme |
| Ultra düşük çiy noktası kurutma (soğutma + adsorpsiyon tipi), ısı izleme |
Metal Bileşenler |
Genişleme boşluğu bırakın |
| Düşük sıcaklık tokluğuna sahip malzemeler seçin, soğuk büzülmeden kaynaklanan sızıntıyı önleyin |
Kontrol Bileşenleri |
Yüksek ısıya dayanıklı sınıf bobinler, ısı dağılımı, düşük güç tüketimi |
| İzolasyon kutuları takın, yerel ısıtma, soğuk yoğuşmayı önleyin |
Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
| Rüzgar ve kara maruz kalmaktan kaçının, termal yalıtım malzemeleriyle sarın |
|
|
