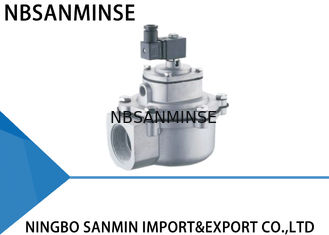

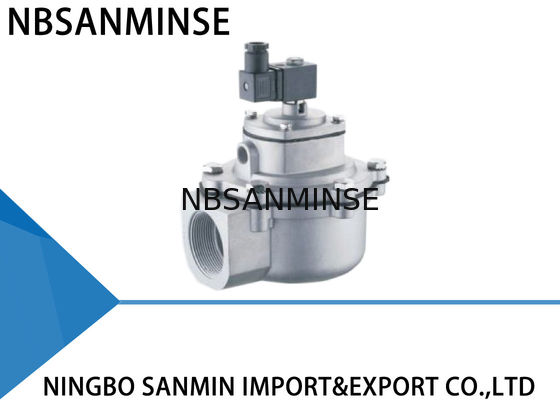

Dik Açı G2 "Çift Diyaframlı Elektromanyetik Darbe Vanası QT - Z - 50S

QT - Z - 50S TURBO Benzer Tip Sağ Açı G2 " Çift Diyaframlı Elektromanyetik Darbeli Vana

Teknik Parametre

Kullanım

Elektromanyetik vana (diyaframlı vana olarak da adlandırılır), darbeli torba filtrenin toz temizleme sistemindeki basınçlı hava için "anahtar"dır. Darbeli jet kontrol cihazının çıkış sinyalleri tarafından kontrol edilir, filtre torbalarını hücre hücre temizleyerek torba evinin direncini belirlenen aralıkta tutar ve böylece torba evinin işleme fonksiyonlarını ve toz toplama verimliliğini garanti eder.

Z tipi elektromanyetik darbeli vanalar, giriş ve çıkış arasındaki 90 derecelik açıyla sağ açılı bir vanadır, bu da gaz kubbesi ve torba evi üfleme borusu arasındaki kurulum bağlantısı için uygundur, iyi hava akışı ve gereksinimleri karşılayan toz temizleme darbeleri sağlar.

Çalışma Prensibi

Elektromanyetik darbeli diyaframlı vana iki gaz hücresinden oluşur. Basınçlı hava bağlandığında, delikten arka torba hücresine gelir, arka gaz hücresindeki basınç diyaframı vananın çıkışına doğru iter ve elektromanyetik vana "kapalı" durumda kalır.

Darbeli jet kontrol cihazından gelen elektriksel sinyaller, elektromanyetik darbeli vananın armatürünü hareket ettirir. Arka gaz hücresinin hava çıkışı açılır ve arka torba gaz hücresi hızla basıncını kaybeder, böylece diyafram geri hareket eder ve basınçlı hava vana çıkışından üflenir. Elektromanyetik darbeli vana "açık" duruma gelir.

Elektromanyetik darbeli vana orijinal konumuna döndüğünde.

Arka gaz hücresinin hava çıkışı kapanır ve arka gaz hücresindeki basınç yükselir, bu da diyaframı tekrar yakından iter.

Malzeme Yapısı

Gövde: ADC12 döküm

Armatür: 430 FR paslanmaz çelik

Diyafram: Nitril veya Viton

Yay: 321 paslanmaz çelik

Bağlantı Elemanları: 302 paslanmaz çelik

Tüm vanalar için iyi kalitede membranlar seçilmeli ve kullanılmalı, her parça her üretim prosedüründe kontrol edilmeli ve tüm prosedürlere uygun olarak montaj hattına konulmalıdır. Her bitmiş vana elektriksel üfleme testi yapılmalıdır.

Neden bizi seçmelisiniz

1: Her ürün için çeşitli stil ve tam seri pnömatik ürünler.
2: Hızlı sevkiyat için büyük stok.

3: Numune siparişi ve küçük miktarlı sipariş kabul edilebilir.
4: Özel isteğinize göre özelleştirme.
5: Ücretsiz ürün bilgisi sağlayın.
6: Güvenilir kalite güvencesi ve aktif satış sonrası hizmet

S: Ücretsiz numune sunabilir misiniz?

C: Evet, ancak ürünlere bağlıdır, Lütfen bizimle iletişime geçin ina@pneuhydr.com veya whatsapp 0086 15168536055

S: İş kapsamınız nedir?

C: İş kapsamımıztam konteynerli ihracatçı otomasyon parçaları hizmeti ve satışıhava silindiri, hava kaynağı arıtma, solenoid valf,hava valfi,motorlu valf,  Pirinç valf, hidrolik valf, hidrolik silindir, hava ve yağ fitting, basınç göstergesi vb.

S:Ne tür ürünler üretebilirsiniz?C: Birçok çeşit paslanmaz çelik üretebiliriz

,pirinç, alüminyum malzeme işleme.yüksekbasınçlıValf / solenoid valf / elektrikli  valf / "su valfi/"pnömatik valf/hava silindiri/hidrolik valf/hidrolik akümülatörürünler ve benzeri.S: Ürün logomuz ve markamızla üretilebilir mi?

C: Evet, tabii ki, üretebiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel olarak üretiyoruz. Ancak mümkünse bize yetki vermeniz gerekir.

S: Orijinal ünlü pnömatik ve hidrolik, enstrüman marka ürünleri sağlayabilir misiniz?

C: Evet, Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser vb. tedarik edebiliriz.

S:

Yüksek sıcaklık veya aşırı soğuk ortamlardaki pnömatik bileşenler için nelere dikkat edilmelidir? C: Evet, normalde ürünler bir yıl kalite garantilidir.

S: Konektör İngiliz veya Metrik sistemde mi? PT, NPT ve G dişleri arasındaki fark nedir?

C:

G dişi silindirik olup kendi kendine sızdırmazlık sağlamaz, sızıntıyı önlemek için ek contalar gerektirir. PT ve NPT koniktir ve iç ve dış dişler sıkıldıkça daha sıkı hale gelir. Sızdırmazlık, dişlerin deformasyonu yoluyla sağlanır ve sızdırmazlık etkisini artırmak için genellikle sızdırmazlık maddesi veya bant kullanılır. G-dişi sızdırmaz bağlantılar için kullanılan silindirik düz bir borudur; PT dişi, dişin kendi deformasyonuna ve sızdırmazlığına dayanan konik bir tüptür; NPT de 60 derecelik bir diş profili açısına sahip konik bir tüptür, çoğunlukla Kuzey Amerika'da kullanılır.

S: Basınç birimleri nasıl dönüştürülür: MPa, bar, psi, kg/cm ²?

C: 1MPa=10bar≈145psi≈10kg

S: Solenoid valf bobinlerinin yanmasına genellikle ne sebep olur?

C: Yanlış voltaj ve frekans, sık anahtarlama, pilot kafasına sıvı girmesi, valf çekirdeği ve yay sorunu,

ortamsıcak, ağır titreşim vb. S:
