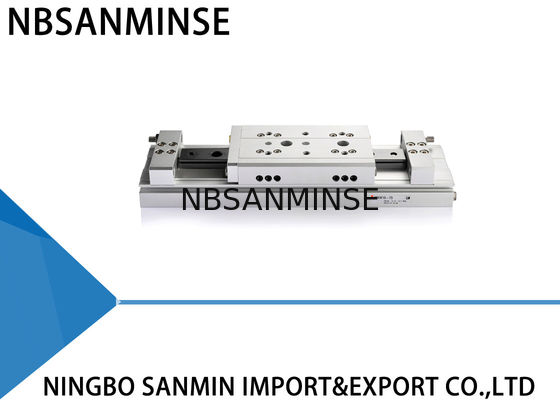

MXW Hava Kaydırma Masası Çift Eylemli Yağlama Olmayan Hava Pnömatik Silindir
Özellikler
| Model |
MXW8 |
MXW12 |
MXW16 |
MXW20 |
MXW25 |
| Çukur Boyutu (mm) |
Φ8 × 2
(Φ11 veya eşdeğeri)
|
Φ12 × 2
(Φ17 veya eşdeğeri)
|
Φ16 × 2
(Φ23 veya eşdeğeri)
|
Φ20 × 2
(Φ28 veya eşdeğeri)
|
Φ25 × 2
(Φ35 veya eşdeğeri)
|
| Boru hattı portu boyutu |
M5 × 0.8 |
RC 1 / 8 |
| Sıvı |
Hava |
| Eylem |
Çifte rol |
| Çalışma Basıncı |
0.15 ila 0.7 MPa arasında |
| Kanıt basıncı |
1.05 ila 0.7 MPa |
| Çevre ve sıvı sıcaklığı |
- 10 ila + 60 °C |
|
Çalışma hızı aralığı
(Ortalama çalışma hızı) Not)
|
50 ila 500 mm/s |
| Yastık |
Her iki ucunda da uretan tampon (Standard)
Her iki ucunda da amortisör (opsiyonel)
|
| Yağlama |
Yağsız |
| Otomatik Değiştirici (Option) |
Otomatik anahtarı oku
Katı durum otomatik anahtarı (2 ′′ tel, 3 ′′ tel)
Renk göstergesi katı durum otomatik anahtarı (2-silim, 3-silim)
|
| Çarpım Uzunluğu Toleransı |
+1 mm
0 mm
|
| Vuruş Düzenleme Arası |
Bir tarafta: 5 mm (İki tarafta da: 10 mm) |
Hiçbiri) Ortalama çalışma hızı: Hareketin başlangıcından sonuna kadar olan süre ile bölünmüş olan hız.
Teorik Çıktı
Çift çubuklı silindir standart silindirden iki kat daha fazla itiş gücü üretir.
| Çukur Boyutu (mm) |
Çubuk Boyutu (mm) |
Çalışan
Yönlendirme
|
Piston alanı (mm2) |
Çalışma basıncı (MPa) |
| 0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 8 |
4 |
R |
101 |
20 |
30 |
40 |
51 |
61 |
71 |
| L |
75 |
15 |
23 |
90 |
38 |
45 |
53 |
| 12 |
6 |
R |
226 |
45 |
68 |
90 |
113 |
136 |
158 |
| L |
170 |
34 |
51 |
68 |
85 |
102 |
119 |
| 16 |
8 |
R |
402 |
80 |
121 |
161 |
201 |
241 |
281 |
| L |
302 |
60 |
91 |
121 |
151 |
181 |
211 |
| 20 |
10 |
R |
628 |
126 |
188 |
251 |
314 |
377 |
440 |
| L |
471 |
94 |
141 |
188 |
236 |
283 |
330 |
| 25 |
12 |
R |
982 |
196 |
295 |
393 |
491 |
589 |
687 |
| L |
756 |
151 |
227 |
302 |
378 |
454 |
529 |
Neden bizi seçtin?
1: Örnek siparişi ve küçük miktarlı sipariş kabul edilebilir.
2Özel isteğinize göre özelleştirin.
3: Ücretsiz ürün bilgileri sağlayın.
4: Güvenilir kalite güvencesi ve aktif satış sonrası hizmet
5: Bir yıllık kalite garantisi
S: Ücretsiz numuneleri sunabilir misiniz?
A: Evet, Ama ürünlere bağlı. Lütfen bizimle iletişime geçin. ina@pneuhydr.com Ya da whatsapp 0086 15168536055
S: İş alanınız nedir?
A: İş alanımız:Eksportör otomasyon parçaları servis ve satmakHava silindir, hava kaynağı tedavisi, solenoid valfi,hava valfi,motorlu valf,Bakır valf, hidrolik valf, hidrolik silindir, hava ve yağDüzeltme, basınç göstergesivesaire.
S:WNe tür ürünler yapabilirsiniz?
A: Birçok çelik çeşidi yapabiliriz., Bakır, alüminyummalzeme işleme.Yüksek gibi.basınç Valf / solenoid valfi / elektrik valfi /Su valfi/Pnömatik valf/hava silindir/hidrolik valf/hidrolik akülatörÜrünler ve benzeri.
S: Ürün bizim logomuzla ve markasımızla yapılabilir mi?
A: Evet, elbette yapabiliriz. Yıllardır OEM tedarikçisiyiz ve profesyonel yapıyoruz. Ama mümkünse bize yetki vermeniz gerekiyor.
S:Orijinal ünlü pnevmatik ve hidrolik alet marka ürünleri sağlayabilir misiniz?
A: Evet,Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser vb. gibi tedarik edebiliriz.
S: Garanti var mı?
A: Evet, normalde ürünler bir yıllık kalite garantisi.
S: Bağlantı İngiliz veya Metrik sistemde mi? PT, NPT ve G iplikleri arasındaki fark nedir?
A: G ipliği silindir şeklindedir ve kendini mühürlemez, sızıntıyı önlemek için ek dikişler gerektirir.ve iç ve dış iplikler sıkıştırıldıkça daha sıkı ve daha sıkı olurlar.Dikiş, ipliklerin deformasyonu yoluyla elde edilir ve dikiş etkisini artırmak için genellikle birleştirilmiş olarak damgar veya bant kullanılır.
G ipliği, mühürlenmemiş bağlantılar için kullanılan silindrik düz bir borudur; PT ipliği, ipliğin kendisinin deformasyonuna ve mühürlenmesine dayanan konik bir tüptür.NPT aynı zamanda 60 derecelik bir diş profilleri açısı olan konik bir tüptür, esas olarak Kuzey Amerika'da kullanılır
S: Basınç birimlerini nasıl dönüştürürsünüz: MPa, bar, psi, kg/cm 2?
A: 1MPa=10bar≈145psi≈10kg
S: Genellikle solenoid valf bobinlerinin yanmasına ne neden olur?
A: Yanlış voltaj ve hz, sık sık değiştirme, pilot başının sıvıya girmesi, valf çekirdeği ve yay problemi,Çevre Sıcak, ağır titreşimler vb.
S: Yüksek sıcaklıklarda veya aşırı soğuk ortamlarda pnevmatik bileşenler için ne dikkate alınmalıdır?
| Odak Noktası |
Yüksek Sıcaklık Çevre Karşıt Önlemler |
Aşırı Soğuk Çevre Karşıt Önlemler |
| Mühürler |
Fluor kauçuk, PTFE |
Düşük sıcaklıklı nitril, silikon kauçuk, poliüretan |
| Yağlama |
Yüksek sıcaklıklı sentetik yağ (düşük uçuculuk) |
Düşük sıcaklıklı yağ (düşük dökme noktası, düşük viskozluk) |
| Havalandırma işlemleri |
Soğutmayı güçlendirmek, verimli su çıkarma |
Ultra düşük çiy noktası kurutma (soğutma + emici tip), ısı izleme |
| Metal bileşenler |
Rezerv genişlemesine izin |
Düşük sıcaklık sertliği ile malzemeleri seçin, soğuk küçülme nedeniyle sızıntı önlemek |
| Kontrol bileşenleri |
Yüksek ısıya dayanıklı kaliteli bobinler, ısı dağılımı, düşük güç tüketimi |
İzolasyon kutuları, yerel ısıtma, soğuk yoğunlaşmanın önlenmesi |
| Kurulum |
Isı kaynaklarından uzak tutun, ısı yalıtım plakaları ekleyin |
Rüzgar ve karla maruz kalmaktan kaçının, termal yalıtım malzemeleri ile sarın |
