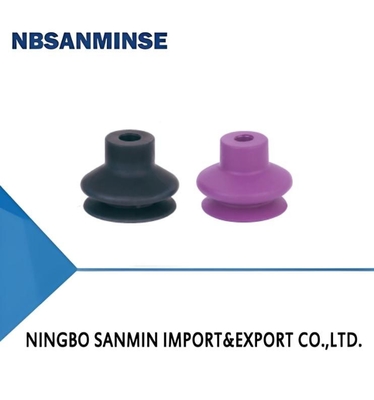

SBA Serisi 1.5 Bellows Süpürme Kupası

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marka adı:	NBSANMINSE
Model Number:	SBA6

Detay Bilgi
Pull-out force N:	1.4	Inner volume cm³:	0.1
Min. curved radius of workpiece mm:	2	Recommended hose dia. mm:	4
MPQ pcs:	10

Ürün Açıklaması

Özellikler

◇ 1.5 Körük

◇ Yüksek sıcaklık direncine sahip özel malzeme isteğe bağlıdır

◇ Çeşitli boyut seçenekleri

Avantajları

◇ İş parçası yüzeyinin düzensizliğine kolayca uyum sağlar, tampon etkisi vardır

◇ Yüksek sıcaklıktaki iş parçalarını işleyebilir

◇ Bağlantı parçaları tekrar tekrar kullanılabilir, bu da müşterinin maliyetini büyük ölçüde azaltır

◇ Farklı boyut ve şekillerdeki iş parçaları için uygundur

Uygulamalar

◇ Karton gibi düzensiz yüzeyli iş parçalarının taşınması,

karton, bombeli iş parçası, boru vb.

◇ Yüksek sıcaklıktaki plastik enjeksiyon parçaları, metal levha,

cam vb. taşınması

◇ Pürüzsüz ahşap plaka, pürüzsüz çelik plaka vb. taşınması

Yapı

◇ 1.5 Körük, büyük sıkıştırma stroku

◇ Vakum başlığı ve bağlantı parçası ayrık yapı tasarımıdır, aşınan parçalar

ayrı olarak değiştirilebilir

◇ İşaret bırakmayan fiş isteğe bağlıdır, herhangi bir işaret olmadan kavramak için

SBA 33 N-G2M -PK
① ③ ④ ⑤
①Seri	②Çap		③Malzeme ve Sertlik		④Bağlantı dişi		⑤Özel özellik
SBA	6 -φ6mm	27-φ27mm	N -NBR	55	Nil -Sadece vakum başlığı		Nil-Standart tip
	11-φ11mm	33-中33mm	Ws-Beyaz silikon	50	M5M-M5×0.8 erkek diş		PK-İşaret bırakmayan fiş ile
	14-φ14mm	43-中43mm	HD-Yüksek sıcaklık/İşaret bırakmayan	60	G1M-G1/8 erkek diş
	16-φ16mm	53-中53mm	NR-Doğal kauçuk	40	G2M-G1/4 erkek diş
	20-中20mm	63-中63mm			M5F-M5×0.8 dişi diş
	22-中22mm	78-中78mm			G1F-G1/8 dişi diş
	25-中25mm				G2F-G1/4 dişi diş
Seçim
Model		Bağlantı diş M-Erkek diş				F-Dişi diş
SBA6□		SBA6□-M5M				SBA6□-M5F
SBA11□		5BA11□-M5M SBA11□-G1M				5BA11□-M5F 5BA11□-G1F
SBA14□		SBA14□-M5M SBA14□-G1M				SBA14□-M5F SBA14□-G1F
SBA¹6 □		SBA16□-M5M SBA16□-G1M				5BA16□-M5F 5BA16□-G1F
SBA20□		SBA20□-M5M SBA20□-G1M				SBA20□-M5F SBA20□-G1F
SBA22□		5BA22□-M5M SBA22□-G1M				5BA22□-M5F 5BA22□-G1F
SBA25□		SBA25□-M5M SBA25□-G1M				SBA25□-M5F SBA25□-G1F
SBA27□		5BA27□-G2M				5BA27□-G2F
SBA33□		SBA33□-G2M				SBA33□-G2F
SBA43□		5BA43□-G2M				SBA43□-G2F
SBA53□		5BA53□-G2M				SBA53□-G2F
SBA63□		5BA63□-G2M				SBA63□-G2F
SBA78□		SBA78□-G2M				SBA78□-G2F

Seçim-İşaret bırakmayan fiş ile
Model		M-Erkek diş			F-Dişi diş
SBA11□-PK SBA14□-PK		SBA11□-M5M-PK SBA11□-G1M-PK			SBA11□-M5F-PK SBA11□-G1F-PK
		5BA14□-M5M-PK SBA14□-G1M-PK			5BA14□-M5F-PK 5BA14□-G1F-PK
SBA16□-PK		5BA16□-M5M-PK SBA16□-G1M-PK			5BA16□-M5F-PK SBA16□-G1F-PK
SBA20□-PK		SBA20□-M5M-PK SBA20□-G1M-PK			SBA20□-M5F-PK 5BA20□-G1F-PK
SBA22□-PK		SBA22□-M5M-PK SBA22□-G1M-PK			SBA22□-M5F-PK SBA22□-G1F-PK
SBA25□-PK		5BA25□-M5M-PK SBA25□-G1M-PK			5BA25□-M5F-PK 5BA25□-G1F-PK
SBA27□-PK		SBA27□-G2M-PK			5BA27□-G2F-PK
SBA33□-PK		5BA33□-G2M-PK			5BA33□-G2F-PK
SBA43□-PK SBA53□-PK		SBA43□-G2M-PK			5BA43□-G2F-PK
		5BA53□-G2M-PK			5BA53□-G2F-PK
Teknik parametreler
Model	Çekme kuvveti N		İç hacim cm³	Min. eğimli yarıçap of iş parçası mm	Ağırlık 9	Önerilen hortum çapı mm	MPQ adet
SBA6	1.4		0.1	2	0.2	4	10
SBA11	3.8		0.2	10	1.0	6	10
SBA14	5.0		0.4	13	1.1	6	10
SBA16	6.7		0.8	20	1.4	6	10
SBA20	10.7		1.2	30	1.5	6	5
SBA22	15.2		1.4	25	2.2	6	5
SBA25	17.3		3.2	20	3.1	6	5
SBA27	24.0		3.4	23	4.7	6	5
SBA33 SBA43	39.6		4.8	40	7.2	6	5
	64.5		11.4	60	11.9	6	5
SBA53 SBA63 SBA78	95.0		26.0	75	20.2	8	1
	135.0		44.0	75	25.5	8	1
	218.0		76.0	70	52.6	8	1

◇ Not: Test vakum seviyesi -60kPa, pürüzsüz ve temiz yüzeyli iş parçası. Yukarıdaki çekme kuvveti verileri, güvenlik faktörü dikkate alınmadan hesaplanmıştır.

Veriler, farklı iş parçası yüzeylerine göre farklılık gösterebilir. Vakum hortumunun mümkün olduğunca kısa, maksimum 2m uzunluğunda olması önerilir SBA Serisi 1.5 Bellows Süpürme Kupası 2
