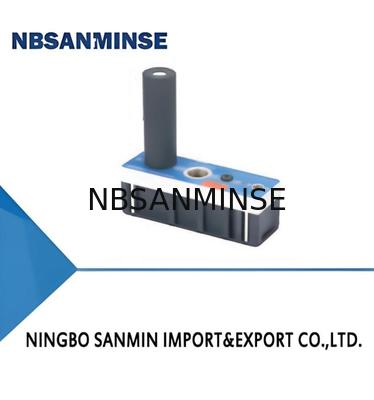

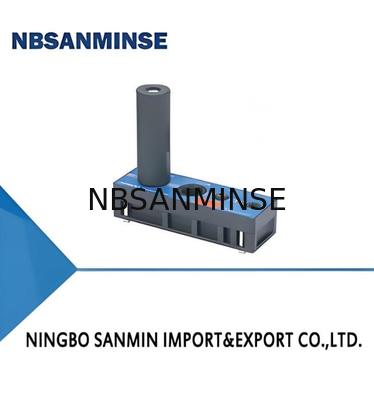

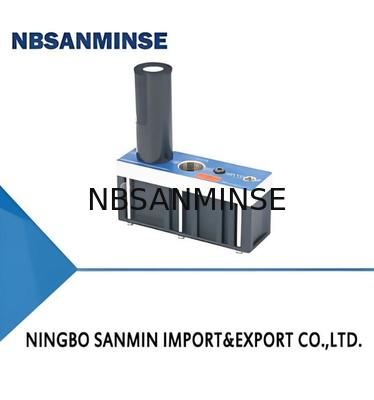

AM/AL/AH serisi çok aşamalı vakum jeneratörü

AM/AL/AH serisi çok aşamalı vakum jeneratörü
AM/AL/AH Series Multistage Vacuum Generator
AM/AL/AH serisi çok aşamalı vakum jeneratörü AM/AL/AH serisi çok aşamalı vakum jeneratörü AM/AL/AH serisi çok aşamalı vakum jeneratörü AM/AL/AH serisi çok aşamalı vakum jeneratörü

Büyük resim :  AM/AL/AH serisi çok aşamalı vakum jeneratörü

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NBSANMINSE
Sertifika: ISO9001
Model numarası: AM25L
Ödeme & teslimat koşulları:
Min sipariş miktarı: 10 adet
Fiyat: Negotiate
Ambalaj bilgileri: Kutusu
Teslim süresi: 5-30 gün
Ödeme koşulları: L/C, T/T
Yetenek temini: 10000 adet
İletişim

AM/AL/AH serisi çok aşamalı vakum jeneratörü

Açıklama
Nominal Hava Tedarik Balığı çubuğu: 6.0 Maks. Vakumlev -kpa: 81
Maks. Vakumflow NL/Min: 360 Hava tüketimi nl/dk: 105
Gürültü Seviyesi dB(A): 81 Garanti: 1 yıl
Vurgulamak:

çok kademeli vakum jeneratörü solenoidi

,

pnömatik solenoid valf vakumu

,

AM serisi vakum jeneratörü

Özellikleri
◇ Enerji tasarrufu sağlayan çok aşamalı nozel tasarımı
◇ Çok güçlü bir emeğe sahiptir
◇ Havalandırma girişinin ve vakum girişinin çeşitli özellikleri
◇ Enerji tasarrufu sistemi (ES) isteğe bağlıdır
Avantajlar
◇ Düşük vakum seviyesi aralığında hızlı tahliye, maliyetini azaltmak ve
çalışma döngüsü
◇ Büyük bir vakum akışı oluşturabilir, tüm gözenekli parçaları hızlıca işleyebilir
ve güvenli.
◇ Farklı iplik özellikleri kullanılabilir
◇ Hava geçirmez parçaları kullanırken basınçlı hava tüketimini azaltın
Başvurular
◇ Çok aşamalı vakum jeneratörü kartonları kullanmak için uygundur.
ambalaj malzemeleri ve gözenekli malzemeler
◇ Büyük vakum akışı, hızlı tahliye gerektiren çalışma koşullarında kullanılır
ve daha az hava tüketimi
AM/AL/AH serisi çok aşamalı vakum jeneratörü 0
Yapı
◇(1) Ana gövde
◇ (2) Vakum algılama portu
◇ (3) Ses kesici
◇ (4) Aİtfaiye limanı
◇ (5) Montaj koltuğu
◇ (6) ESEnerji tasarrufu sistemi
AM/AL/AH serisi çok aşamalı vakum jeneratörü 1
AM   25L   - AD.   - Hayır.   -ES
①     ②        ③     ④      ⑤      ⑥
1Serisi 2Özellik 3Bağlantı levhası 45ealing 5Geri dönüşü engelleyen valf    6Kontrol cihazı
AM-Universaltype
(-92kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Sıfır Default, dönmez valf olmadan
A - Geri dönüşü olmayan

   Sıfır-Default, olmadan


 Kontrol cihazı.
AL-Large wacuum akış tipi
(-81kPa)		 25 50 75  AD F-Fuoine sürtünBer


   B-Enerji tasarrufu sistemi
100 125 150  E

   Sadece AM-25L/50L için
AH-Yüksek vakum seviyesi tipi

(-100.8 kPa)
40 120		 (Tablo 1'e bakın)

   AL-25/50


   AH-40
Bağlama plaka tablosu1
 Bağlantı
  plaka		 Hava tedarik Limanı (( ') Vakum Limanı (( * Egzoz Limanı (( Bağlantı
plaka  malzeme		 Uygulanabilir boşluk Gen Sıçan
 D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 AD G1/4 G3/4 G3/4 Alüminyum alaşımı
 E NPT1/4 NPT3/4 NPT3/4 Alüminyum alaşımı
 D G1/4 G1" G1" PPS AM125-150,AL125-150
 B NPT1/4 NPT1 NPT1 PPS
 AD G1/4 G1" G1" Alüminyum alaşımı
 E NPT1/4 NPT1 NPT1 Alüminyum alaşımı
Seçim -AM serisi
  Model/
  Spesifikasyon		 25L 50L 75L 100L 125L 150L
  AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
  AM□-D-N-A AM25L-DNA AM50L-D-N-A AM75L-D-N-A AM100L-D-N-A AM125L-D-N-A AM150L-D-N-A
  AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES - - - Hayır. -
  AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
  AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-N-A AM25L-ADN-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
  AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES - - - -
  AM□-E-N AM25L-E-N AM50L-EN AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
  AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
Seçim-AL serisi
Model/
Spesifikasyon		 25  50  75  100  125  150
AL□-D-N AL25-D-N AL50-D-N AL75-D-N AL100-D-N AL125-D-N AL150-D-N
AL□-D-N-A AL25-DNA AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES - - - -
AL□-B-N AL25-B-N AL50-B-N AL75-B-N AL100-B-N AL125-B-N AL150-B-N
AL□-B-N-A AL25-B-N-A AL50-B-N-A AL75-B-N-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES - - - -
AL□-E-N AL25-E-N AL50-E-N AL75-E-N AL100-E-N AL125-E-N AL150-E-N
AL□-E-N-A AL25-ENA AL50-E-N-A AL75-E-N-A AL100-E-N-A AL125-E-N-A AL150-E-N-A
Seçim -AH serisi
Model/
Spesifikasyon		 40  120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-D-N-A AH120-D-N-A
AH□-D-N-A-ES AH40-D-N-A-ES -
AH□-B-N AH40-B-N AH120-B-N
AH□-B-N-A AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-N-A AH40-AD-N-A AH120-AD-N-A
AH□-AD-N-A-ES AH40-AD-N-A-ES -
AH□-E-N AH40-E-N AH120-E-N
AHO-EN-A AH40-E-N-A AH120-E-N-A
Teknik parametreler
Model Rated hava
tedarik baskı
Bar		 - Max. - Hayır.
vakum seviyesi
-KRa.		 En fazla.
boşluk akış
NL/min		 Hava
tüketim
NL/min		 Gürültü
seviye
dB ((A)		 Çalışmak
sıcaklık
°C		 Ağırlık
g		 Öneriler
(Hose) dış - Evet.
Havalandırma Liman		 Düzeltilmiş hortum Gün. mm
(Kafalı) hortum (İçsel)
Vakum Liman
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1,170 480  82  -10~80 1,075 φ12 φ32
AL150 6.0  81  1,230 620  81  -10~80 1,075 φ12 φ32
AH40 6.0  99.8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100.8  530  440  81  -10~80 837  φ12 φ19
Teknik parametreler
Model Ratedair
Besleme basıncı
Bar		 - Max. - Hayır.
boşluk seviye
- KPa.		 - Max. - Hayır.
boşluk akış
NL/min		 Hava
tüketim
NL/min		 Gürültü
seviye
dB ((A)		 Çalışmak
sıcaklık
°C		 Ağırlık
g		        Öneriler
(Hoo) Başka bir gün.
Hava tedarik limanı		 Yürüyüş. mm.
(Mredhoseinner) - Evet.
Vacuumport
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1,150 545  82  -10~80 1,075 φ12 φ32
AM150L 3.4  92  1,200 655  82  -10~80 1,075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1,010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1,400 780  82  -10~80 1,075 φ12 φ32
AM150L 6.0  89  1,500 810  82  -10~80 1,075 φ12 φ32
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Hava tedarik
basınç
Bar		          Hava
tüketim
     NL/min		 0  10  20  30  40  50  60  70  80  90  - Max. - Hayır.
boşluk  seviye
- KPa.
AM25L 3.4  116  360  180  115  80  43  30  22.5  15.5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1.5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1,150 760  530  350  180  148  115  78  34.5  3.5  92
AM150L 3.4  655  1,200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12.5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6.0  720  1,010 800  460  385  310  215  125  42  15.5  - 89
AM125L 6.0  780  1,400 1,120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1,500 1,110 630  560  385  315  210  65  26  - 89
AM/AL/AH serisi çok aşamalı vakum jeneratörü 2
Efarklı vakum seviyelerine ulaşmak için vakumlama süresi ((s/L) ((-kPa)
Model Havalandırma
basınç
Bar		 Hava
tüketim
NL/min		    10  20     30  40     50     60  70     80  90  - Max. - Hayır.
boşluk  seviye
- KPa.
AM25L 3.4  116  0.022  0.060  0.110  0.210  0.400  0.650  0.950  1.600  4.000  92
AM50L 3.4  230  0.014  0.031  0.060  0.100  0.200  0.340  0.500  0.800  2.500  92
AM75L 3.4  365  0.012  0.029  0.058  0.095  0.180  0.310  0.460  0.890  1.500  92
AM100L 3.4  445  0.010  0.025  0.043  0.075  0.110  0.190  0.270  0.450  1.200  92
AM125L 3.4  545  0.006  0.015  0.029  0.052  0.085  0.145  0.202  0.330  1.00  92
AM150L 3.4  655  0.005  0.013  0.027  0.045  0.070  0.105  0.230  0.460  0.900  92
AM25L 6.0  185  0.018  0.050  0.080  0.018  0.250  0.400  0.620  1.550  - 89
AM50L 6.0  370  0.010  0.022  0.048  0.080  0.110  0.200  0.350  0.780  - 89
AM75L 6.0  610  0.009  0.019  0.045  0.075  0.130  0.180  0.310  0.700  - 89
AM100L 6.0  720  0.007  0.018  0.038  0.055  0.080  0.120  0.190  0.470  - 89
AM125L 6.0  780  0.005  0.013  0.026  0.045  0.062  0.115  0.194  0.560  - 89
AM150L 6.0  810  0.003  0.009  0.014  0.03  0.060  0.095  0.200  0.800  - 89
AM/AL/AH serisi çok aşamalı vakum jeneratörü 3
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Havalandırma
basınç
Bar		 Hava
tüketim
NL/min		 0  10  20  30  40  50  60  70  - Max. - Hayır.
vakum seviyesi
- KPa.
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1,170 720  541  350  200  150  125  65  81
AL150 6.0  620  1,230 760  560  410  210  160  148  85  81
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L) ((-kPa)
Model Hava tedarik
basınç
Bar		 Hava
tüketim
NL/min		   10  20  30  40  50  60  70  - Max. - Hayır.
boşluk  seviye
- KPa.
AL25 6.0  105  0.030  0.060  0.100  0.200  0.390  0.580  0.870  81
AL50 6.0  215  0.018  0.039  0.066  0.120  0.200  0.310  0.510  81
AL75 6.0  320  0.010  0.020  0.040  0.080  0.120  0.200  0.310  81
AL100 6.0  390  0.008  0.017  0.032  0.050  0.090  0.130  0.220  81
AL125 6.0  480  0.006  0.016  0.026  0.045  0.078  0.110  0.180  81
AL150 6.0  620  0.005  0.014  0.024  0.040  0.071  0.100  0.160  81
AM/AL/AH serisi çok aşamalı vakum jeneratörü 4
Boşluk akışı ((NL/min) farklı boşluk seviyelerinde ((-kPa)
Model Hava  tedarik
basınç
Bar		 Hava
tüketim
NL/min		 0  10  20  30  40  50  60  70  80  90  99        - Max. - Hayır.
boşluk  seviye
        - KPa.
AH40 6.0  155  150  145  105  52.5  27.5  20.5  15.0  8.5  5.5  3.0  0.2  99.8
AH120 6.0  440  530  420  265  141.0  85.0  65.0  45.0  33.0  21.5  6.0  0.5  100.8
Farklı vakum seviyelerine ulaşmak için boşaltma süresi ((s/L) ((-kPa)
Model Hava  tedarik
basınç
Bar		          Hava
tüketim
     NL/min		 10  20  30  40  50  60  70  80  90  99          - Max. - Hayır.
boşluk  seviye
       - KPa.
AH40 6.0  155  0.04  0.08  0.18  0.32
0.14		 0.64  1.30  1.80  2.60  3.90  9.8  99.8
AH120 6.0  440 0.02  0.04  0.08  0.25  0.38  0.66  1.08  3.60  8.5  100.8
AM/AL/AH serisi çok aşamalı vakum jeneratörü 5AM/AL/AH serisi çok aşamalı vakum jeneratörü 6AM/AL/AH serisi çok aşamalı vakum jeneratörü 7
◇ Not: Montaj aksesuarları kitine 2 adet L tipi koltuk ve B ve E bağlantı plakaları için 4 vida dahildir.

Etiket:

Pnömatik hava valfi,

çok kademeli vakum jeneratörü solenoidi,

pnömatik solenoid valf vakumu

İletişim bilgileri
Ningbo Sanmin Import And Export Co.,Ltd.

İlgili kişi: Ina Chen

Tel: 0086-15168536055

Faks: 86-574-88915660

Sorgunuzu doğrudan bize gönderin (0 / 3000)

Hakkında

Pnömatik solenoid valf

G / NPT Dişli Pnömatik Solenoid Valf Dahili Pilot Solenoid Valf 4N300 3NV300 Serisi

3 Yollu 2 Pozisyonlu Pnömatik Solenoid Valf 4V 400 Serisi Pnömatik Pilot Valf

SY5000 Mini Pnömatik Solenoid Valf 220VAC Toz Geçirmez 5/2 5/3 Konumlu

Pnömatik Darbe Vanası

Temiz Hava Gömülü Çift Diyaframlı Nabız Valfi 321 Paslanmaz Çelik Yay

QG-Y-25 Serisi Pnömatik Darbe Vanası GOYEN Benzer Tip Gömülü G1 "Tek Diyafram

Gömülü Çift Diyaframlı Pnömatik Darbe Vanası - 25 ~ 60 ℃ Sıcaklık

Mesaj bırak

Gizlilik Politikası | Çin iyi Kalite Pnömatik solenoid valf Tedarikçi. © 2017 - 2025 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
